Hydraulický agregát, 5 lit/min, 200 bar

Popis produktu

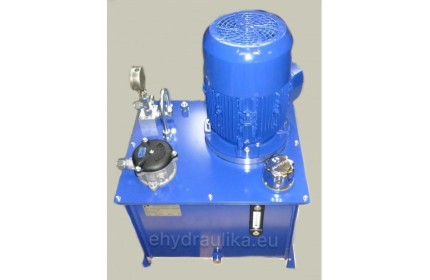

Kompaktní hydraulický agregát BHA-25-1,5-5-H11
Agregát slouží jako zdroj tlaku hydraulického obvodu a zároveň jím lze elektricky ovládat pohyb (vysouvání a zasouvání hydraulického válce, případně směr pohonu rotačního hydromotoru) v jedné sekci hydraulického obvodu. Na agregátu je možnost nastavit maximální pracovní tlak v rozsahu 30-200 bar.

Maximální tlak který agregát dokáže vyvinout je 20 mPa.s (200 bar). Maximální průtok cca 9 litrů / min.

Součástí agregátu jsou následující části:

1. Elektromotor 1,62 kW, 380V (3 fáze), 1450 otáček / min. SIEMENS
2. Nádrž oleje, ocelová, povrchově upravená objem cca 25 litrů.
3. Zubové čerpadlo XV1P / 3,2 s průtokem cca 5 litrů / min., Točivost vpravo, max. tlak. 30 MPa (300bar).
4. Spojka čerpadlo + el. motor, příruba na uchycení el. motoru.
5. Rozvodný blok s vestavěným, nastavitelným pojistným tlakovým ventilem 4-21 MPa (40-210 barů). Blok obsahuje následující řídící prvky:
   - 4/3 elektricky ovládaný šoupátkové hydraulický rozvaděč (možnost zvolit si napětí 24VDC, 12VDC, 230VAC, 110VAC jiné na vyžádání). Typ šoupátka standardně ve střední poloze všechny větve P, T, A, B uzavřené (možnost zvolit si jiné šoupátko podle potřeby - třeba upřesnit při objednávání),
   Možnost doplnit ventily (nejsou zahrnuty v ceně):
   - škrtící ventil pro regulaci rychlosti pohybu válce (přímého nebo rotačního hydromotoru), větev A, B, případně nepřímo řízený hydraulický zámek na uzamykání hydraulického válce
   - modulový hydraulický zámek, nepřímo řízený, větev A, B (doporučeno s použitím rozvaděče v základní poloze P uzavřené, A, B, T propojeny do odpadu).
6. Výstupy pro větve A, B hydraulického spotřebiče (válec, hydromotor) na hadici s koncovkou M16x1,5
7. Manometr, pr. 63mm, glycerin, rozsah 0-250 bar
8. Filtr odpadní, MPF0301
9. Plnicí a odvzdušňovací hrdlo se vzduchovým filtrem TA46
10. Olejoznak s optickým teploměrem na stěně nádrže LVA20
11. Dokumentace v SJ (případně jiném jazyce na vyžádání).

Hydraulický agregát se dodává smontovaný, povrchově upravený, odzkoušený.
V ceně nejsou elektroinstalace, olej, 3D model.
